FIL «L» - образное штоковое опорно-направляющее кольцо
Материал
Тип: Полиацеталь + Стекловолокно
Обозначение: BEARITE
- Скорость ≤ 1 м/с
- Температура -40° C ÷ +110° C
- Жидкости Гидравлические масла (на основе минерального масла).
Шероховатость поверхностей
- Динамическая поверхность: Ra ≤ 0,3 мкм, Rt ≤ 2,5 мкм
- Статическая поверхность : Ra ≤ 2 мкм, Rt ≤ 10 мкм
Направляющие кольца типа FIL были разработаны для того, чтобы заменить традиционные бронзовые направляющие в гидравлических цилиндрах. Направляющие кольца необходимы для обеспечения прямолинейности движения штока и предотвращения контакта металла штока с металлической крышкой гидроцилиндра в тот момент, когда радиальные нагрузки действуют перпендикулярно направлению движения.
Скругленные кромки обеспечивают беспрепятственную установку кольца в посадочное место.
Опорно-направляющие кольца FIL производятся из армированного стекловолокном полиацеталя, обладающего высокой механической прочностью и несущей способностью, жесткостью, твердостью, ударопрочностью и отличной устойчивостью к высоким и низким температурам.
Кольца FIL поставляются разрезными, а при установке в посадочное место должен оставаться зазор (1-2 мм в зависимости от диаметра). Этот зазор необходим для того, чтобы рабочая жидкость подходила к уплотнению, а так же для предотвращения гидродинамического удара.
Основные особенности уплотнения FIL
- Увеличенный срок службы
- Отличная износостойкость
- Простота конструкции посадочного места и сборки
- Уменьшают вибрацию
- Низкий коэффициент трения
- Хорошая устойчивость к нагрузкам
- Хорошая термостойкость
- Простота установки без дорогостоящих вспомогательных приспособлений

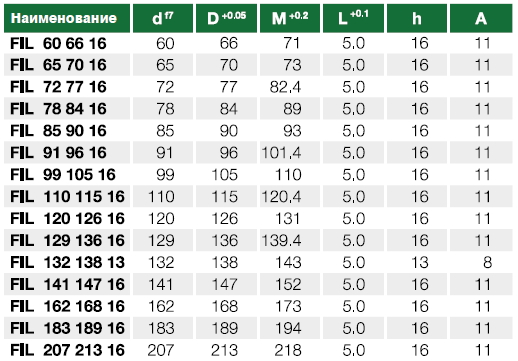

Выбор ширины направляющего кольца
Расчет ширины направляющего кольца может быть произведен по следующей формуле:
| Aмм ≥ | FN x k |
| ——————— | |
| PN/мм2 х dмм |
Амм - используемая ширина направляющего
кольца в мм
hмм – ширина направляющего кольца в мм
FN – радиальная нагрузка в N
k – коэффициент запаса прочности (обычно 2)
dмм – диаметр штока в мм
PN/мм2 – допустимая контактная нагрузка - N/мм2
- 40 N/мм2 при 20° C
- 30 N/мм2 при 70° C
Перед сборкой направляющее кольцо рекомендуется хорошо промыть и смазать рабочей жидкостью.
